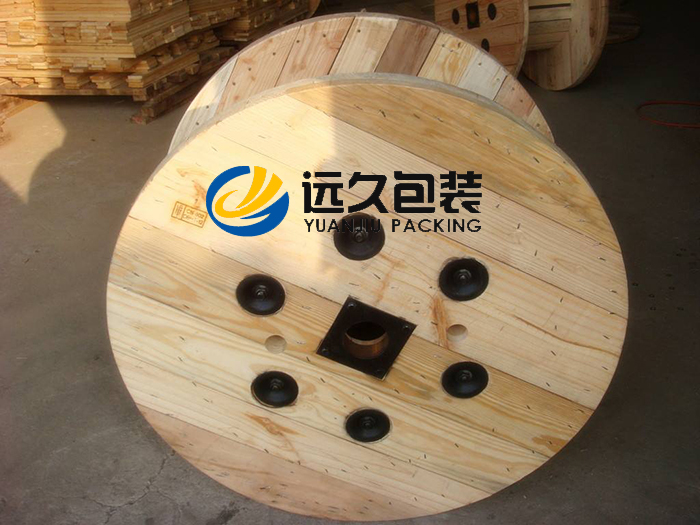

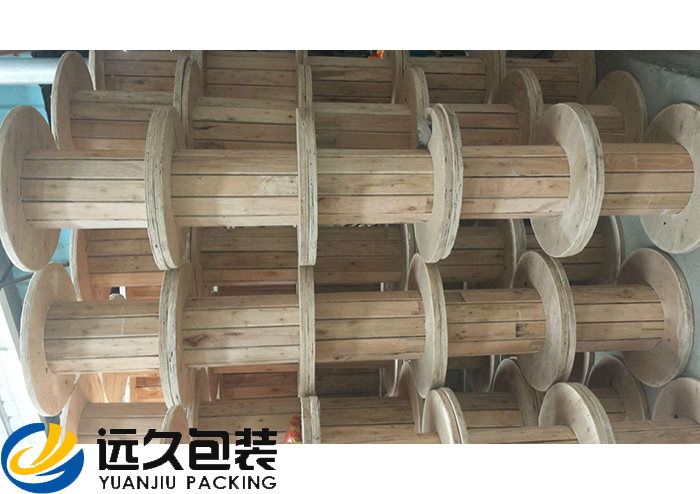

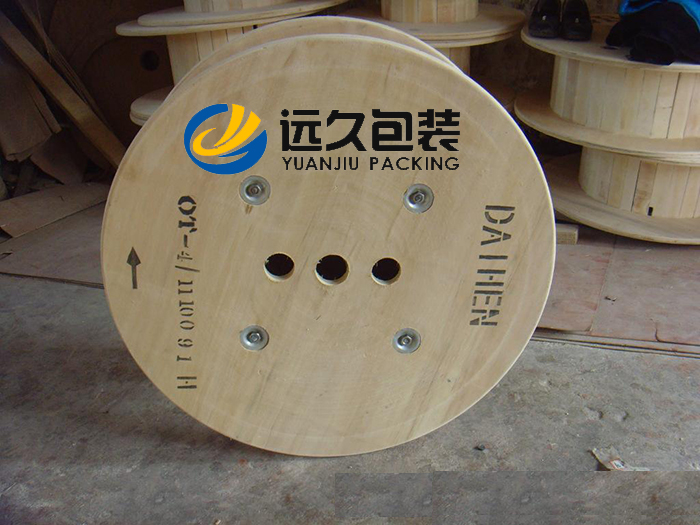

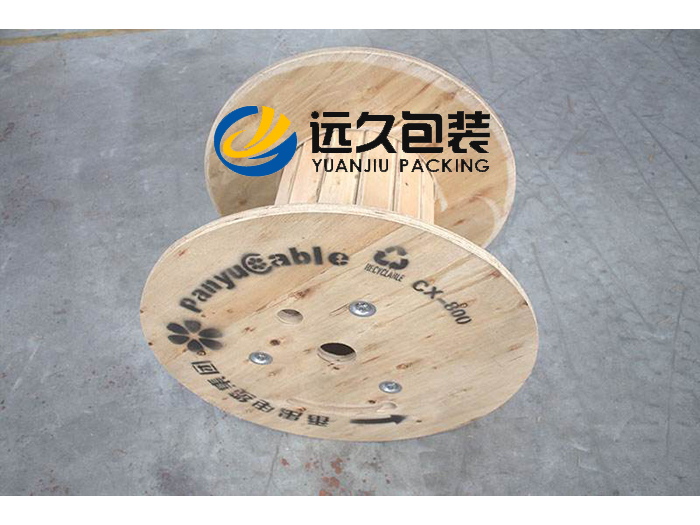

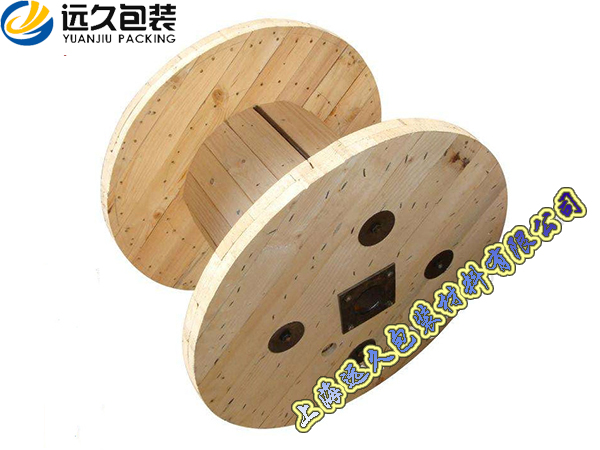

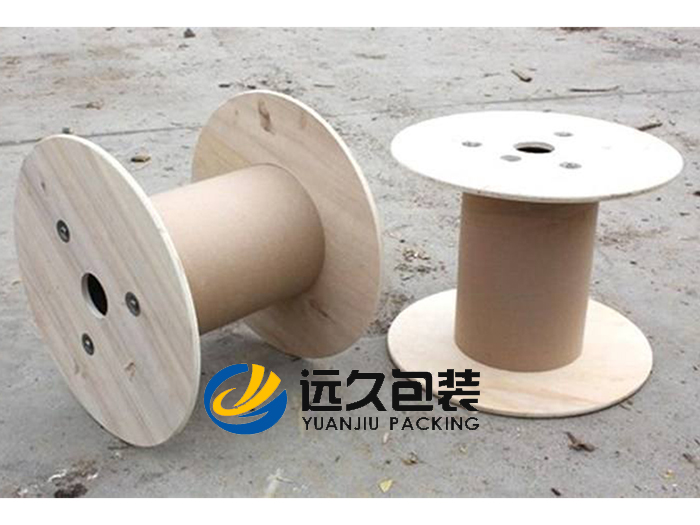

小型木质电缆线盘

电力电缆一般是缠绕在电缆线盘上进行运输、保管和敷设的。所谓电缆线盘就是用来装线的或者说绕线的盘。但是由于地区的不同和用途不同，我们对它有很多称呼，比如：电缆盘、线轴、胶轴、工字轮、绕线盘、包装盘、成品盘、卷线盘等等。电缆线盘有大型钢木结构电缆线盘和小型木质电缆线盘之分。

大型钢木结构电缆线盘是物流用线盘，被广泛应用于拉丝机、绞线机、成缆机、装铠机等设备，小型电缆线盘直径只有30cm-100cm，被广泛应用与矿山矿井、工厂企业、汽车制造与维修、企业宾馆、建筑施工等场所。30m以下的短电缆也可按不小于电缆允许的最小弯曲半径绕包成圈子并捆扎牢固后搬运。

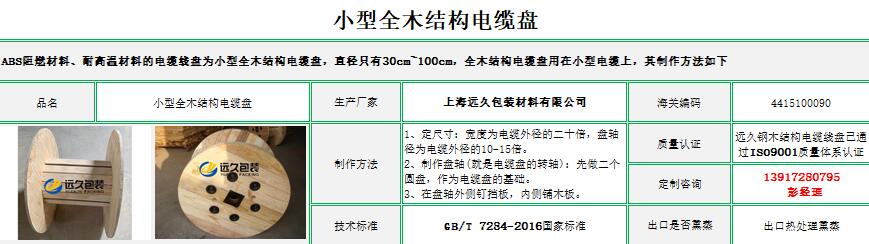

小型木质电缆线盘制作方法如下：

1、定尺寸：一般宽度为电缆外径的二十倍，盘轴径为电缆外径的10-15倍。

2、制作盘轴(就是电缆盘的转轴)：先做二个圆盘，作为电缆盘的基础。

3、在盘轴外侧钉挡板，内侧铺木板(盘电缆用)。注意:在电缆盘盘轴内侧及挡板侧要开孔，以便电缆穿出来（起固定作用)。

4、钉挡板：将挡板钉在盘轴的两边，最终成型，大多数大型电缆盘都有钢骨架，看上去是全木结构的，但在钢骨架外侧全部包覆木板，因为这样结实、成本低。

电缆产品从出厂到交付用户手中，需要经过一定的运输和储存过程，小型木质电缆线盘在运输中应注意以下问题：

(1)运输前，应检查电缆包装是否完好，电缆合格证填写是否规范，电缆端封头是否严密，并牢固地固定在电缆线盘上，电缆线盘侧板是否有松动和脱落等现象，确认无问题后，方可进行运输。

(2)卸车时，如果没有起重设备，严禁将电缆线盘从运输车上直接推下。因为直接推下，不仅使电缆线盘受到破坏，而且电缆也容易遭受机械损伤。较小型的电缆线盘，可以用木板搭成斜坡，再用绞车或绳子拉住电缆线盘沿斜坡慢慢滚下。

(3)电缆线盘不允许平卧装车。平卧将使电缆缠绕松脱，也容易使电缆与电缆线盘损坏。

电缆线盘在地面上滚动时必须控制在小距离范围内，滚动方向必须为电缆线盘侧面上所示方向。如果反向滚动，则会使电缆退绕而松散、脱落。电缆运输到目的地后，应及时进行检查，看看是否有电缆损伤，若发现有电缆损伤等情况，则应立即与制造厂家联系，由制造厂家帮助解决，切不可将有损伤的电缆投入使用，以防造成不良后果。
